Pluma distribuidora de hormigón

Una pluma distribuidora de hormigón es el elemento final del sistema de transporte de tuberías de hormigón premezclado. Está diseñado para entregar el concreto para descargar donde y cuando se requiera, por lo tanto, al igual que las grúas, debe estar equipado con al menos dos mecanismos: pluma y mecanismo de rotación. Los mecanismos pueden ser accionados tanto manual como hidráulicamente, por lo que los brazos se diferencian entre mecánicos (controlados manualmente) y controlados hidráulica o eléctricamente. Es un dispositivo ideal para ayudar a la bomba de hormigón de remolque y bombas de hormigón montadas en camión.

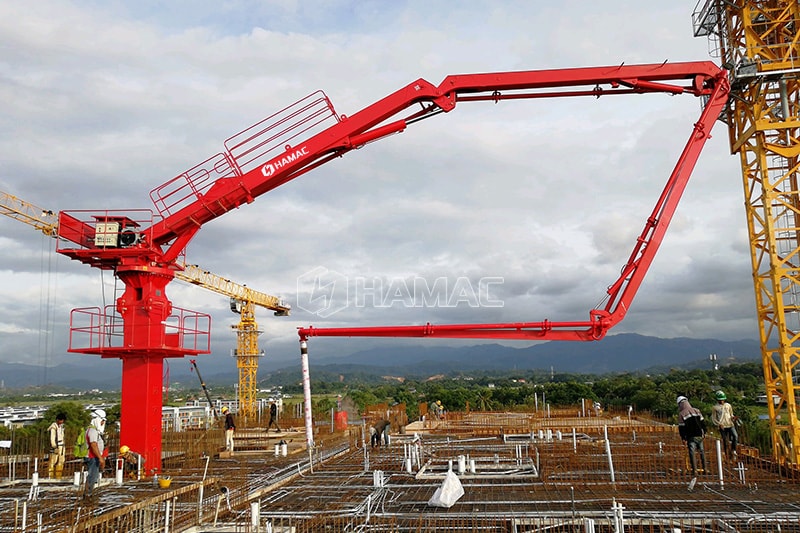

33Torre distribuidora hidráulica de hormigón autotrepante de 33 mts trabajando en Malasia

Después de bombear el concreto al edificio alto, ¿cómo se entrega el concreto a las diferentes partes del piso? Si la tubería se desmonta y monta con frecuencia, inevitablemente reducirá la eficiencia. Para resolver este problema, recomendamos a los clientes que utilicen la pluma distribuidora de hormigón. Hay una entrada de tubería debajo de la pluma distribuidora de concreto, simplemente conecte la tubería de la bomba a la tubería debajo de la pluma distribuidora de concreto, luego la pluma distribuidora de concreto puede colocar el concreto en diferentes posiciones en el piso.

Con este sistema, el hormigón normalmente se bombea mediante una bomba de hormigón estacionaria eléctrica o diésel, a través de una tubería fija de 5’’, hasta la pluma distribuidora de hormigón.

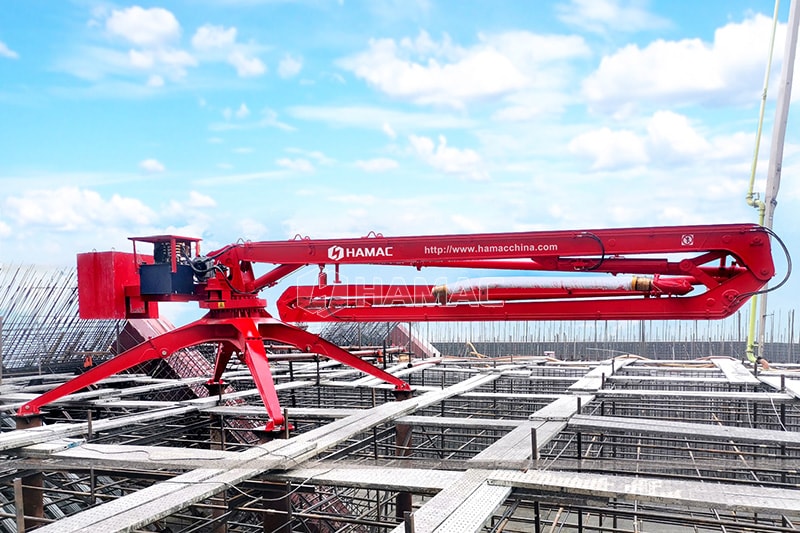

Pluma distribuidora de hormigón tipo araña trabajando en Pakistán

De acuerdo con los diferentes diseños, hay tres tipos diferentes de distribuidoras de hormigón como opciones para diferentes usos.

1. Pluma distribuidora hidráulica de hormigón móvil tipo araña

La pluma distribuidora de hormigón tipo araña es un equipo ideal que puede funcionar junto con una bomba de hormigón estacionaria. También se denomina pluma distribuidora de hormigón móvil. La pluma distribuidora Spider se instala fácilmente en la obra y se puede conectar a cualquiera de las bombas de hormigón. Esto ayuda a verter grandes áreas sin necesidad de trabajar con los sistemas tradicionales de tuberías pesadas.

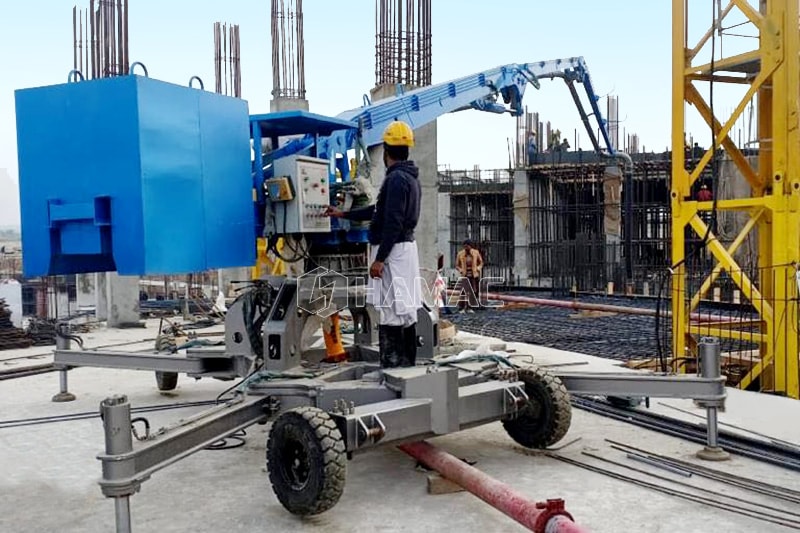

Pluma distribuidora hidráulica de concreto Spider trabajando en Costa Rica

Normalmente, se utiliza para algunos pisos de edificios que no son de gran ocupación. Puede ser movido por una grúa torre, es decir, su peso es menor que la carga máxima de la grúa torre que se instala en el sitio. Una vez terminado el trabajo de vaciado de concreto en el piso, la grúa torre levantará la pluma distribuidora hidráulica de concreto tipo araña y lo trasladará a otro piso más alto o a otro lugar.

Además, hemos desarrollado y diseñado una pluma distribuidora móvil de hormigón con ruedas y estabilizadores hidráulicos, lo que facilita su desplazamiento por el suelo.

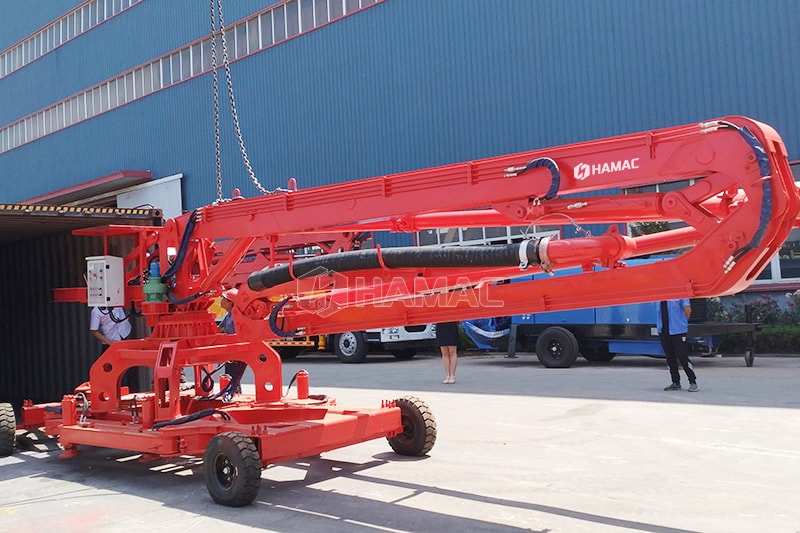

Pluma distribuidora móvil de hormigón tipo araña con ruedas

HAMAC le proporciona la pluma distribuidora hidráulica de hormigón tipo araña de serie completa HGY13, HGY15, HGY17, HGY21. El número representa el radio de trabajo de la pluma distribuidora. También se puede entender como la longitud de la pluma. Puede elegir el modelo adecuado según la longitud y el ancho del edificio.

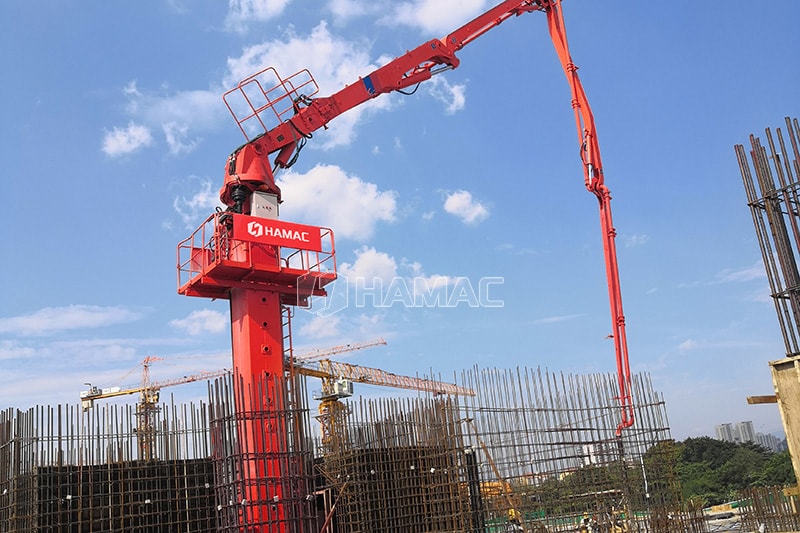

2. Torre distribuidora hidráulica de hormigón autotrepante

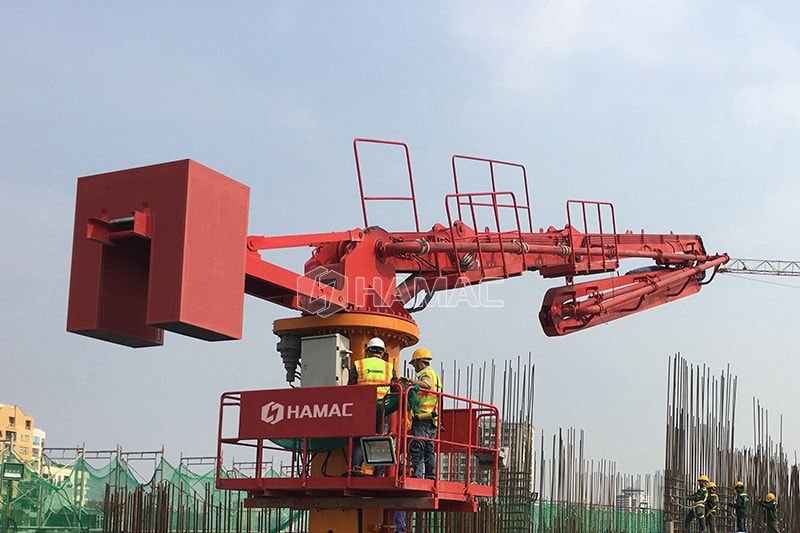

La torre distribuidora de hormigón autotrepante se fija en el hueco del ascensor y está equipada con un mecanismo de ascenso automático. Se eleva mediante un cilindro hidráulico y sube automáticamente en el hueco del ascensor, de modo que la pluma distribuidora de hormigón se eleva con la elevación del piso. También se puede fijar en el suelo directamente si no hay hueco de ascensor. En las siguientes imágenes, puede ver cómo se fija la torre distribuidora de hormigón.

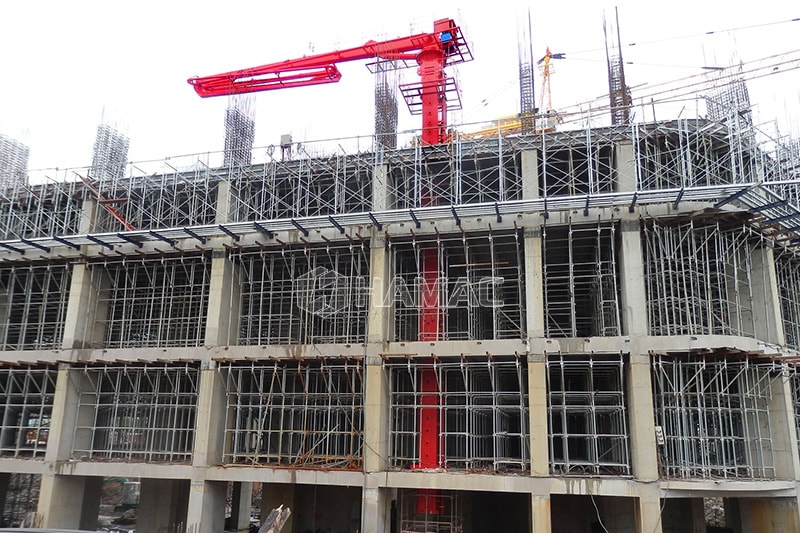

Torre distribuidora de hormigón autotrepante fijada en los pisos

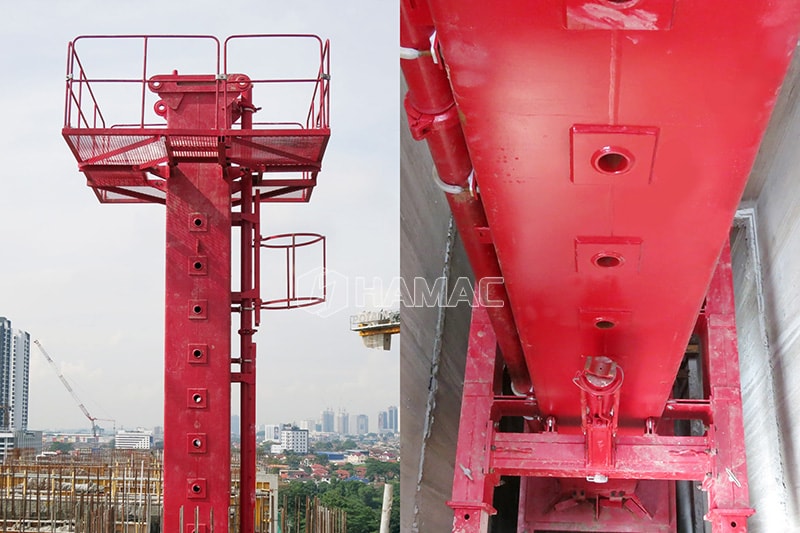

Torre distribuidora de hormigón autotrepante fijada en el hueco del ascensor

La torre distribuidora de hormigón aprovecha la plataforma de fabricación madura del diseño de camión bomba pluma de HAMAC. El rango de distribuición se puede cambiar ensamblando o desmontando la pluma para cumplir con las diferentes condiciones de distribuición de manera más ordenada.

¿Dónde se utilizará la pluma distribuidora de hormigón autotrepante?

1. Es adecuada para edificios de gran altura.
2. Donde hay hueco de ascensor en el edificio o puede reservar orificios de montaje con anticipación en el piso;
3. Equipado con un mecanismo de escalada automático, que utiliza un cilindro hidráulico para levantar, sube automáticamente en el hueco del elevador o el piso, de modo que la pluma distribuidora se eleva con la elevación del piso;


Como fabricante de la torre distribuidora de concreto en China, podemos ofrecerle la torre distribuidora de concreto a la venta con radios de distribución de 28m, 32m y 33m. Los modelos son HG28, HG32, HG33 como opciones.
